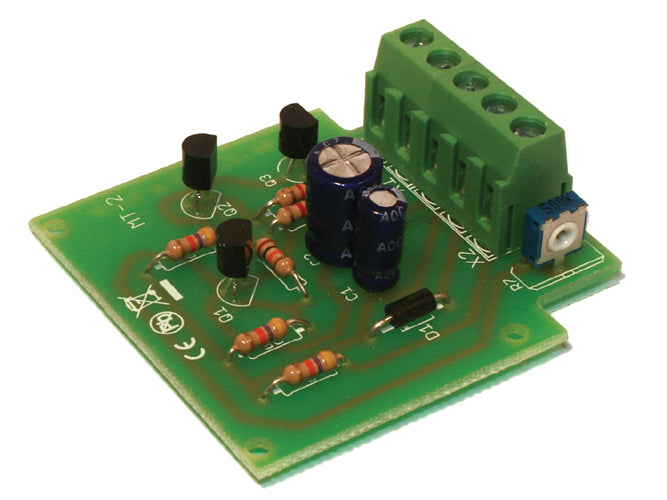

Tams, 51-01026-01, MT-2 | Minitimer "Einschaltverzögerung", Fertig-Baustein

Tams, 51-01026-01, MT-2 | Minitimer "Einschaltverzögerung", Fertig-Baustein

Anwendungsbeispiel

• Verzögerung der Anfahrt einer Lok nach dem Wechsel eines Signals auf "Fahrt" (= Reaktionszeit des Lokführers)

Einstellung der Verzögerungszeit

• mittels eines Trimmpotis

Auslösen des Schaltvorgangs

• Auslösung durch Herstellen einer Masseverbindung am Eingang, z.B. mit einen Schalter (nicht im Lieferumfang enthalten). Die Masseverbindung zum Ausgang wird erst nach der eingestellten Zeit hergestellt, der nachgeschaltete Verbraucher wird folglich verzögert eingeschaltet.
• Wird die Masseverbindung am Eingang des Bausteins unterbrochen, wird mit einer Verzögerung von ca. 1 Sekunde der nachgeschaltete Verbraucher ausgeschaltet.
• Vergeht zwischen Herstellen und Lösen der Masseverbindung am Eingang des MT-2 eine kürzere Zeit als die eingestellte Verzögerungszeit, bleibt der nachgeschaltete Verbraucher ausgeschaltet.

Anschluss von Verbrauchern

• Verbraucher mit einem Strom von bis zu 100 mA, die nach der eingestellten Verzögerungszeit eingeschaltet werden sollen, können direkt am Ausgang des Minitimers angeschlossen werden.
• Verbraucher mit einem höheren Strom oder Verbraucher, die ausgeschaltet werden sollen, können über ein Relais angesteuert werden.

Weitere Produktinformationen

Altersgruppe Kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren.Anwendung

• für analoge und digitale Modellbahnanlagen
• für alle Nenngrößen

Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren!
